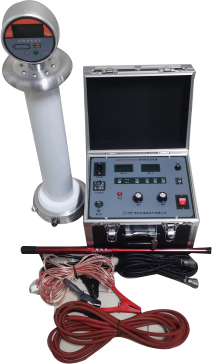

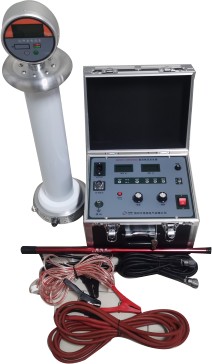

AEGTC系列 智能型直流高压发生器

一、产品概述

       AEGTC系列智能型直流高压发生器，该产品主要功能是输出负直流高压电压，输出电压稳定性好，精度高，是预防性试验、直流绝缘耐压测试中必不可少的产品。产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性试验及科研院所。

二、主要功能特点

1、仪器采用单片机控制，7寸800*480全彩触摸组态液晶屏，中英文可自动切换,阳光下显示清晰。

2、软件设置试验电压、保护电压、试验时长，可自动完成测试。

3、具有过压保护、过流保护、断线保护、非零启动、接地检测以及过载保护等功能。

4、具有时钟日历显示和环境温湿度检测功能。

5、可存储200组测试数据，数据可直接打印或者导出到U盘，数据导出TXT格式，数据为表格样式，可直接电脑上打印。

6、具有高压隔离的RS232通讯接口，可远程控制。

7、高端抗冲击电流表和主机具有无线通讯功能，电流表数据可直接在主机上显示。

8、具有自动测试、10个步进测试、手动测试和氧化锌避雷器自动测试功能。

9、具有单次升压即可完成二节避雷器高压泄漏电流试验的功能。

10、独特的容性试品自动升压模式，避免过流而中断测试。

11、采用数字电位器，具有7个步进电压可选:

60-160kV设备 （0.05kV、0.1kV、0.2kV、0.5kV、1.0kV、2.0kV、5.0kV）

200-350kV设备（0.1kV、0.2kV、0.5kV、1.0kV、2.0kV、5.0kV、10kV）

12、比较宽的电源电压输入：AC165V-245V,50-60HZ。

13、高压倍压器采用杜邦材料全固体封装，避免空气及充油式设备带来的绝缘问题，宽大底座光质外筒，放置稳重，维护更便利。

14、双地线保障：输出控制线内部有一根地线，确保主机和高压连接，确保系统正常使用；机箱外壳面板上另有单独地线接线端子，确保试验人员和设备的使用安全。

15、自带嵌入式微型打印机，方便打印记录数据。

三、产品主要技术参数

1、负极性输出、最大额定电压的1.1倍。输出纹波系数小于0.5%。

2、工作电源：单相交流电165V～245V,50-60HZ。最小输入电压时，只能输出一半功率以及电压。

3、额定输出电压：120～300kV  ；额定输出电流：2mA ～10mA, 额定输出功率：1500W。

3、主机电压测量精度：±0.5%±2个字，最小分辨率0.01KV，最大显示99999。

4、主机电流测量精度：±0.5%±2个字，最小分辨率：0.1µA；最大显示99999。

5、抗冲击电流表测量精度：±0.5%±2个字，最小分辨率：0.1µA；最大显示9999。量程：0-5mA,0-10mA,0-20mA，出厂标准配置0-5mA。

6、工作方式：间断工作，最长30分钟。

7、电压稳定度：随机波动，电网电压变化±10%时 ≤0.5%。

8、工作条件：温度-10℃～40℃，湿度小于90%。

9、储存条件：温度-20℃～50℃，湿度小于95%。

10、海拔高度：≤3000米。
