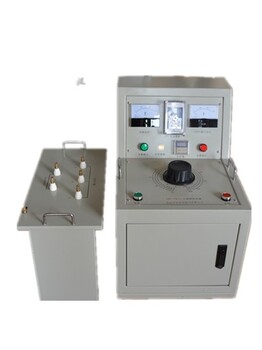

SBF 三倍频发生器

一、概述

本产品是根据《电气设备预防性规程》为满足电力系统对高压电压互感器倍频感应耐压试验设备的要求开发研制的。本产品的特点是在设计上采用了三相五柱式结构，突破了传统的单相变压器组结构，使设备的电气性能指标大为提高，体积、重量大为减小。

二、用途

适用于电力系统35-220KV等级串激式电压互感器的耐压试验，以同时考核互感器的主纵绝缘，同时也可作为电机及变压器绕组的感应耐压试验。这是电力系统中变电检修及试验研究单位必备的试验设备之一。

三、性能特点

1、采用了三相五柱式结构，工艺简单，并减小了变压器本体内部阻抗及漏磁损耗，提高了发生器的效率。

2、重量、体积均小于传统的三个单相变压器组，并配有相应容量的控制箱，现场使用方便。

3、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。

四、技术参数

1、额定输入容量：3KVA、5KVA、10KVA  15KVA

2、三次谐波比：50-55%

3、输入电压：380V   交流  50Hz

4、输出电压：250V   交流150Hz

5、调压方式：单相调压

6、输出波形失真：≤5%

7、接线组别：Y/△

8、环境温度：-10℃~+40℃

9、相对湿度：≤95%
