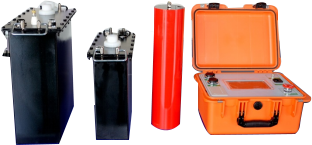

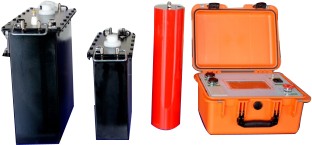

AEGR系列 超低频高压发生器

仪器用途

☆   电缆的超低频耐压试验

☆   大型高压发电机的超低频耐压试验

☆   电力电容器的超低频耐压试

      本产品接合了现代数字变频技术，采用微机控制，升压、降压、测量、保护自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

★   电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实。

★   过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

★   过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

★   高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

★   由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

技术参数

１．输出额定电压：参见表1

２．输出频率：0.1Hz、0.05Hz、0.02Hz

３．带载能力：参见表1   0.1  Hz  １.1µF

0.05 Hz  ２.2µF

0.02 Hz  5.5µF

４．测量精度：３%

５．电压正，负峰值误差：≤３％

６．电压波形失真度：≤５％

７．使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

８．电源：交流50 Hz，220V ±5%
