AEGCX系列变频串联谐振成套装置

AEGCX系列变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。   变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联动力电缆、互感器、套管等交接试验和预防性试验。

我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术， 制造的变频串联谐振高压试验装置，符合有关高压试验的规程和要求。

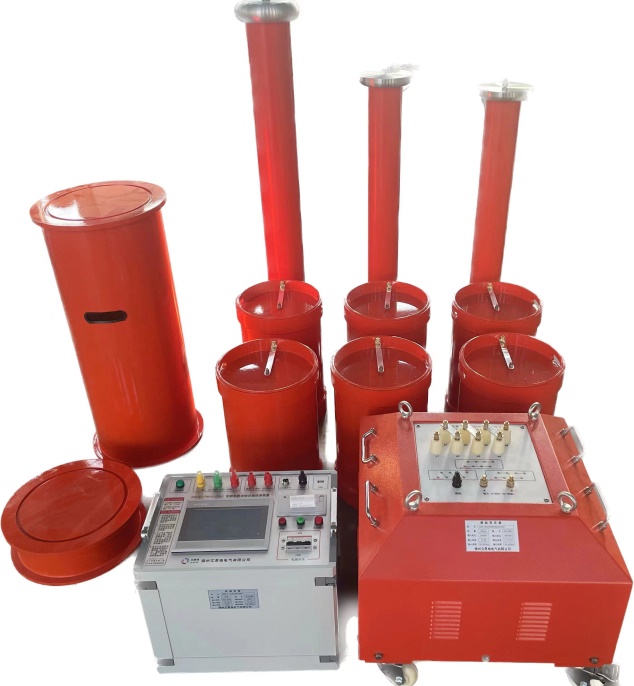

整套装置的组成：整套装置由调频电源、励磁变压器、电抗器、分压器等组成。

技术参数

1、环境温度：-10℃~45℃

2、工作温度：≤90%

3、海拔：≤2000M

4、电源输入：380±10%、三相或220V±10%

单相（10kW以下），50Hz

5、额定输出容量：0~5000kVA

6、谐振电压：0~1000kV

7、频率调节范围：30~300Hz

8、系统测量精度：0.2级

9、频率调节分辨率：0.01Hz

10、不稳定度：≤0.05%

11、输出波形：正弦波

12、波形畸变率：≤0.05%

13、噪声：≤60db

14、电抗器Q值：30~120
