AEG-Ⅲ 远程无线高压核相仪

一、产品简介

        AEG-Ⅲ远程无线高压核相仪 用于两条高压线路并网或环网核相。也可以用于远程（远距离）核相，确定相序颜色与相序名称是否一致。仪器适合5V～220kV交流输电线路和二次带电显示器核相，          具有高压验电功能。

       仪器采用无线传输技术和GPS授时技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

二、工作原理

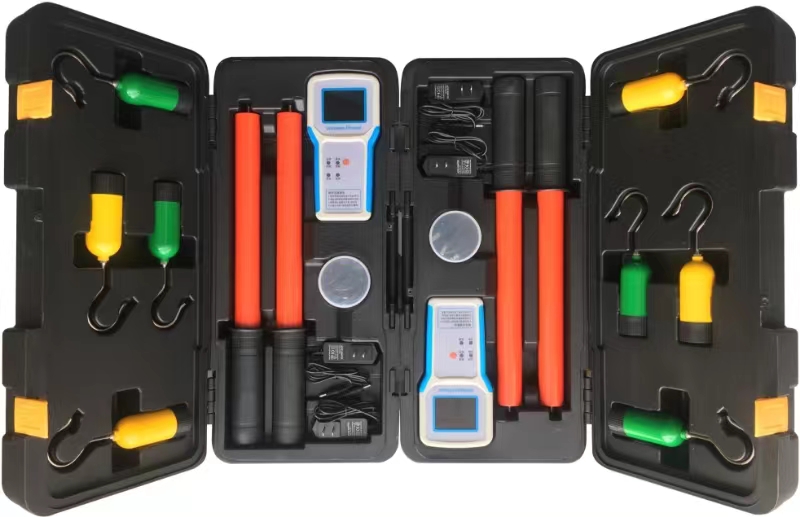

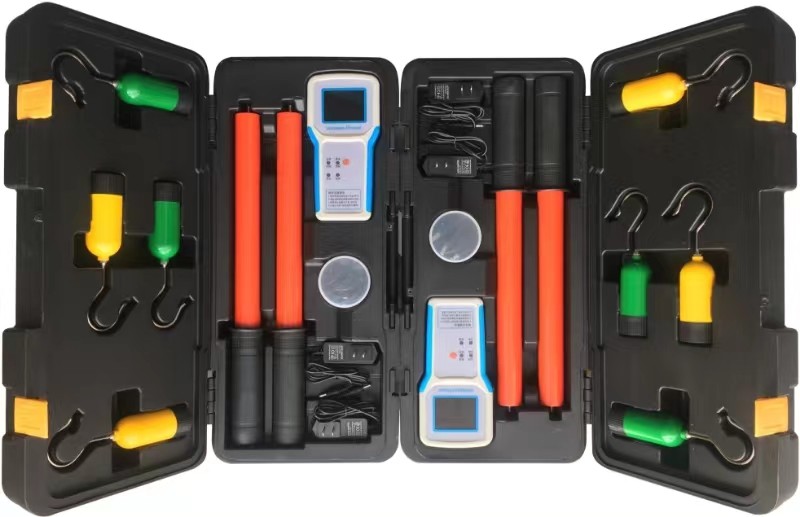

       仪器由甲、乙两机组成，甲、乙两机可单独使用进行近程核相。近程核相时X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

甲乙两机同时使用可进行远程核相。远程核相仪时两个Y发射器分别将测量数据发送给两台接收主机，主机由GPS授时后同步测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。

四、技术参数

1、相位差准确度：误差≤5°。

2、频率准确度：±0.1HZ。

3、可跨电压测量范围为5V～220kV。

4、发射器和接收主机的最大传输视距约100米。

5、远程核相时两个GPS主机的距离为0.3公里～800公里。

6、真人语音提示测量结果和操作步骤。

7、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果，显示GPS卫星颗数，GPS授时状态和时间等信息。

8、连续1小时无操作自动关机。

9、发射器和接收主机均内置可充电锂电池，配置5V充电器。

10、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。

11、高压测量时泄漏电流<10uA。

12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

13、工作环境：-35℃--- +45℃ 湿度≤95%RH。

14、整机重量：约7.5KG。

15、仪器包装尺寸：长56cm*宽26cm*高13cm*2个。
