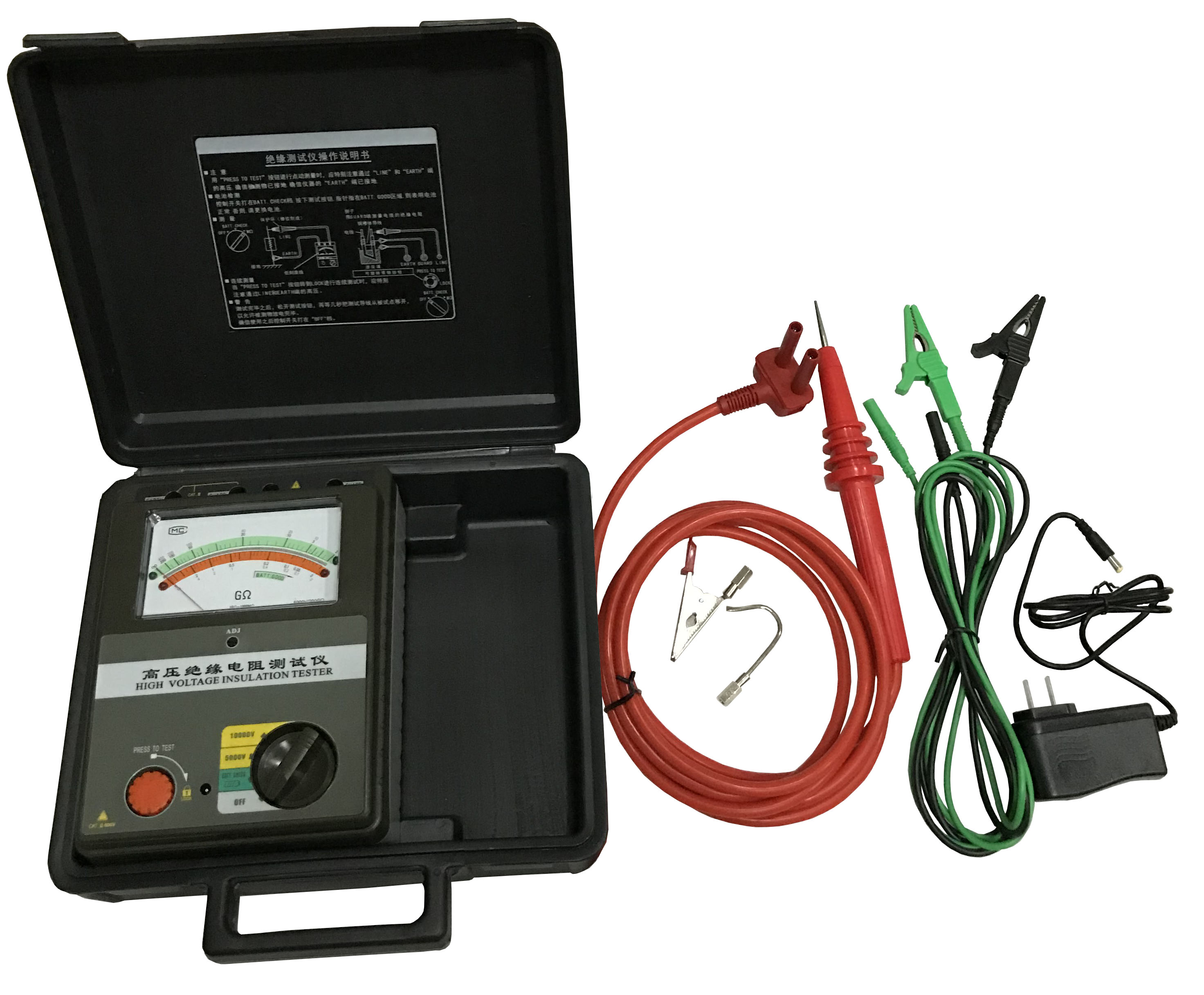

AEG-P22 高压绝缘电阻测试仪（电子式指针系列）
1.特性
1-1 本仪表适用于高压电力设备,电缆,变压器,电力电容和高压开关等电气测试设备的绝缘测试.
1-2 本仪表采用电池供电,具有体积小,重量轻,便于携带等优点,仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值.
1-3硬质的包装机壳作为必要的配件,仪表各探头的外壳都是塑料的紧密结构,具有很好的密封性和防水性.
1-4 采取低功耗设计,最大消耗电流为80mA,8节1.5V五号电池在最大负载时能够连续工作7小时,或者最小负载时,工作12小时
1-5 带有充电电池的新型表具有交、直流两用功能,配备大容量锂电池。专业制作的锂电池充电器，具有过压、过流充电自动保护功能。充满电后充电器由红灯转换成绿灯。无需守候。充电速度快，提高工作效率。
2.技术指标
测试电压 | 500V | 1000V | 2500V | 5000V | 10000V |
各系列表电压对应测量范围 | 0-0.5GΩ/0.2-20 GΩ 自动转换 | 0-1 GΩ/0.4-40 GΩ 自动转换 | 0-2 GΩ/1-100 GΩ 自动转换 | 0-5 GΩ/2-200GΩ 自动转换 | 0-10 GΩ/4-400 GΩ 自动转换 |
精 度 | 温度23℃±5℃ 湿度≦70%时 40MΩ-2GΩ 读数的±5% 其他范围时 读数的±10% | 温度23℃±5℃ 湿度≦70%时 40MΩ-20GΩ 读数的±5% 其他范围时 读数的±10% | 温度23℃±5℃ 湿度≦70%时 100MΩ-50G 读数的±5% 其他范围时 读数的±10% | 温度23℃±5℃ 湿度≦70%时 200MΩ-20G 读数的±5% 其他范围时 读数的±10% | 温度23℃±5℃ 湿度≦70%时 400MΩ-40G 读数的±5% 其他范围时 读数的±10% |
输出电压 | 温度23℃±5℃,湿度≦70%输出电压为±10% |
工作温度与湿度 ： -10℃-40℃ ≦85% |
保存温度与湿度 ： -20℃-60℃ ≦95 |
绝缘阻抗：电路与机壳间大于1 GΩ |
耐压 ： 电路与机壳间电压5000VAC,承受1分钟 |
尺寸 ：200(长)*140(宽)*80(高)mm |
重量 ：2kg左右 |
电源： 8节1.5V(5号)碱性环保电池 |
附件：工程塑胶磨具盒（或铝合金包装箱）碱性环保电池,测试导线,产品说明书,合格证充电型表附8节可充电池, 专 业充电器一个 |
