S32-1750新款电缆故障测试仪（德国赛巴）

一、 设备概述

针对电缆等级为 380V-220KV，高性价比解决方案。SebaKMT S32-1750 电力电缆故 障定位系统可解决 220KV 及以下的电力电缆的各种故障检测和故障点的定位，包括： 低阻短路、高阻接地、高阻短路、断路、闪络性、泄漏性、间歇性等故障。

电缆故障定位系统由 SPG32-1750 高压单元、SX 数码脉冲反射仪、T16+智能确定点仪组成；集预定位功能和精确定点功能为一体的 S32 系统，采用目前 弧反射预定位技术和超寂静声音追踪精确定点技术，故障定位简单、 快速、准确、安全，彻底消除了分体式仪器需要现场复杂接线、无安全闭锁装置、 储能电容器放电过程起始部分波形杂乱等等缺点。即使初学者也能辨认出电缆远 端和故障点的反射波形，轻松完成故障精确定位。德国赛巴 SebaKMT S32 电力电 缆故障定位系统可解决 380V、6KV、10KV、35KV、110KV、220kV 的电力电缆的各 种故障检测和故障点的定位，包括：低阻短路、低阻接地、高阻接地、高阻短路、 断路、闪络性、泄漏性、间歇性等故障。

二、设备特点

（1）便携式手推车型，适合于野外作业。

（2）全中文界面，操作简单，快捷

（3）高压冲击和故障点预定位一体化组合，操作方便，安全

（4）精确定位 T16+，声磁同步仪，定位更准确，更快捷

（5）原产地: 德国

（6）兼顾性能优异：同一套系统，通过 0-32kV 输出电压，可定位 380V，6kV，10kV， 35kV，110kV，220kV 电缆各种故障

三、设备组成

 S32 电缆故障定位系统的由三部分组成：

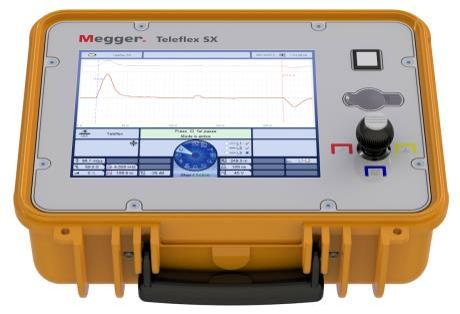

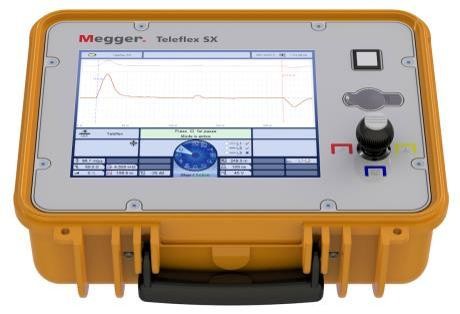

（1）SX 数码脉冲发射仪

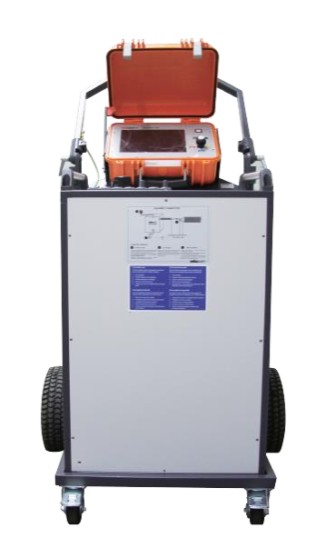

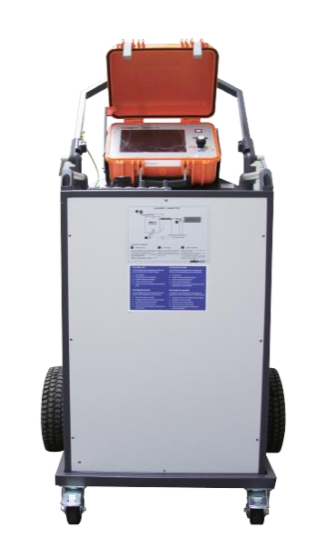

（2）SFX-SPG32-1750 高压单元

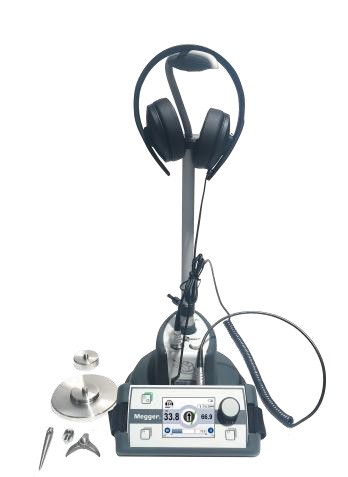

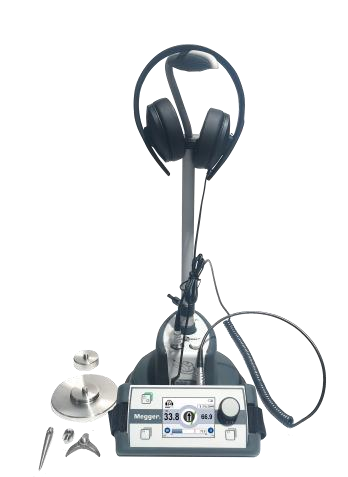

（3）T16+智能精确定点仪

四、设备技术参数

1、绝缘测试 0 – 32kV

2、高压预定位 0 – 32kV，连续可调，弧反射法 ARM、脉冲电 流法 ICE、衰减法

3、声磁同步法精确定点 0 - 32kV，1750 J

4、测量精度 ±0.1m

5、升压变压器 内置

6、电容 54 微法

7、放点间隙 0-10S

8、转换 单次放点，重复放电，档位自动转化开关

9、外护套故障精确定点 0-5kV, 160mA

10、电源 220V，50Hz

11、 连接电缆 4-7 米长高压连接电缆、保护接地线、电源线

12、移动支架 手推车式，轻松、安全，一体化设计

13、尺寸（长×高×宽） 800×800×1280mm

14 重量 100kg
