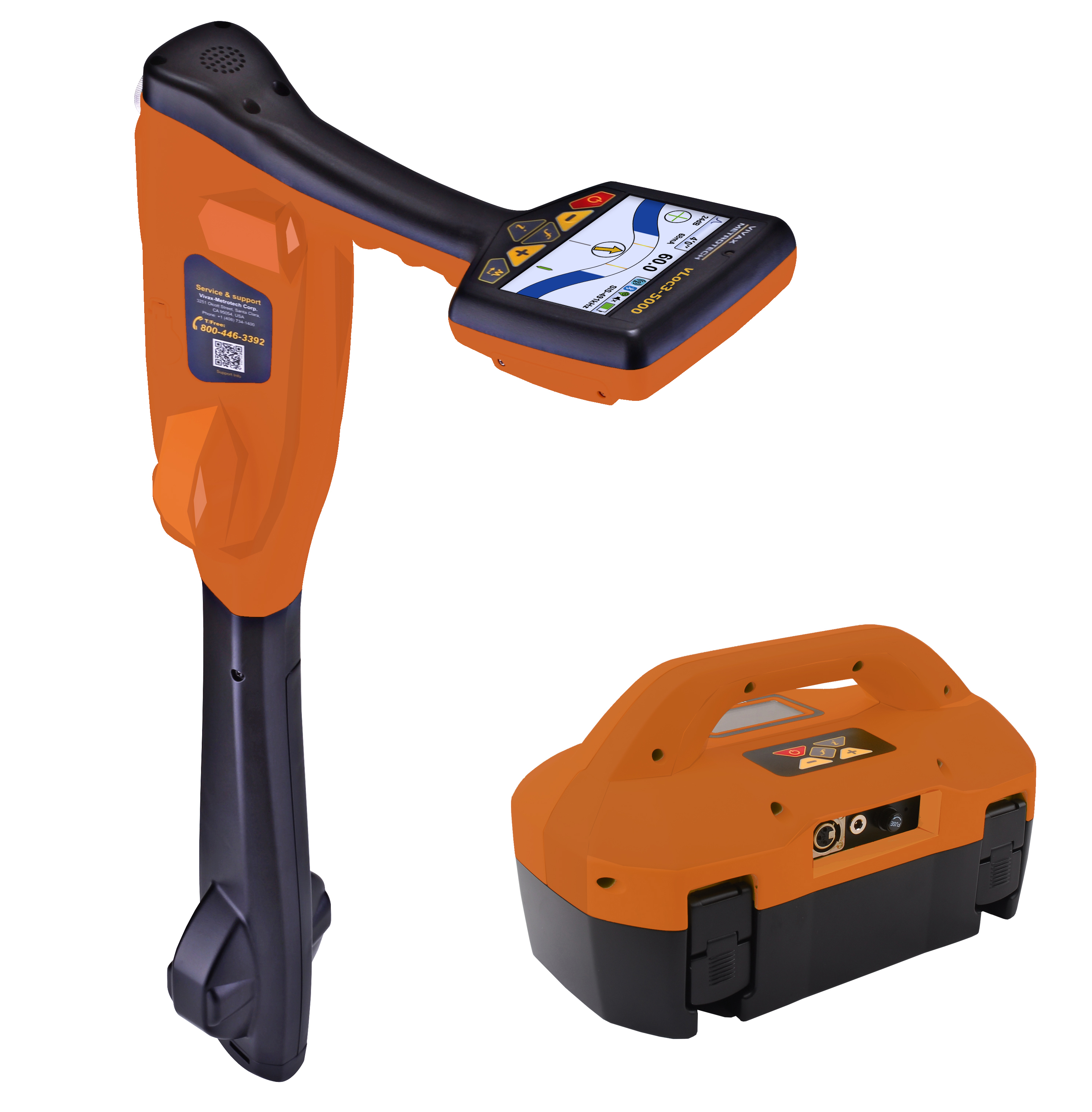

i5000-3 电缆路径定位系统 （德国赛巴）
一、 系统简介
i5000-3彩屏智能电缆路径定位系统是麦测公司专注地下电缆定位领域的一款智能新产品，其颠覆式的创新设计更加简单智能，更适合人员操作和复杂现场应用。
适用于380V-220kV电力电缆的路径定位、深度测量、外护套故障定位、GPS坐标定位及绘图功能。既可以查找停电检修的电缆路径，也可以查找无停电计划的带电电缆路径；配合可选LCC带电直连附件可实现带电输电电缆/低压带电电缆路径的查找；配合听诊器可实现带电电缆的识别；配合A字架可实现低压电缆及外护套故障定位。
其频率覆盖广泛，从16Hz到200 kHz范围的主动有源频率、被动电力和无线电的无源模式，集SiS智能信号识别专利、RTDA实时畸变警示专利和内部GPS多功能于一身，使其在密集电缆区定位平面位置更精准，适合各种复杂工况。路径探测信息和GPS数据可以存储在路径仪中后续分析，也可以使用VMMAP手机App将数据直接发送到云服务器，创建实时地图。
二、 功能特点：
1、 集经典定位、3D导向、简一、精准定位、示踪探头模式于一体；
2、 经典模式：传承2代经典，增加信号干扰程度显示。
3、3D导向模式：全自动，3D线圈，不在电缆正上方，仍可准确探测路径与深度，适合建筑遮挡、水中敷设、荒郊野外等复杂工况；
4、简一模式：化繁为简，无需经验丰富，全自动跟“线”走；
5、精准定位模式：同屏显示峰值、谷值曲线，精确准别干扰现场。
6、实时信号畸变程度颜色识别，绿色表示信号最佳；蓝色表示信号正常；红色表示信号畸变过大；
7、 内置蓝牙和GPS，通过内置GPS和外连设备实现定位，并由VMMAP手机软件将定位信息发至云端，并进行绘图。
8、可选接收机远距离控制发射机远距离控制，发射机频率随接收机频率自动切换，大大缩短现场作业时间。
三、 带电电缆的定位和识别
1、发射机附件：夹钳（可选配置）
配备新型军工材料和特殊调制的夹钳，确保电信、供电、发电、铁路信号、地铁等行业两端屏蔽均接地的电缆在带电运行条件下的电缆定位、测深、识别。
2、接收机可选附件：听诊器（可选配置）
听诊器是接收机的附件，用于电缆识别，可以从多条电缆中找出目标电缆，进行挂牌标识。
当发射机在夹钳法或直连法下，将听诊器与接收机连接，沿着电缆的外护套进行操作。听诊器非常适合于在多条电缆中找到目标电缆，特别适合相邻电缆叠加的狭小空间内操作。通过信号强度大小对比，确定出信号强度的目标电缆。
四、 LCC输电/低压带电电缆路径定位（可选配置）
国内外直连法定位输电电缆路径及带电直连法测试低压电缆路径的方法，它可以承受480VAC及以下的设计电压，发射机信号的施加方法从普通的夹钳法升级到直连法，可准确查找电缆路径。
LCC测量附件的诞生，终结了低压带电电缆路径定位和输电电缆单端接地或交叉互联箱接地的行业内的老大难问题。LCC带电测量附件，可将480V及以下交流电压隔离，可带电直连接入380V电缆及输电电缆外护层，充分满足路径测试物理原理，使测试稳定可靠。
五、 电缆故障定位（可选配置）
A字架适合于查找并精确定位直埋电缆的故障点，如单芯电缆绝缘故障点、电缆外护套故障点等，为接收机的测量附件。
发射机采用直连法，使用其独有的FF、8KFF故障定点功能。A字架检测到故障信号后，接收机屏幕上出现指向前方的故障定位箭头，A字架越过故障点后，故障定位箭头的方向发生反转，表明接收机已经过故障点。
六、 技术参数
1、接收机技术参数
项目 | 参数 |
结构 | 高抗冲击ABS工程塑料外壳 |
重量 | 2.1kg |
尺寸 | 长宽高：321mm x 124mm x 676mm |
显示 | 480 x 272像素, 4.3寸16位真彩色高亮LCD显示屏 |
接收机天线 | 2组3D线圈，6个天线 |
电池 | 可充电锂电池 六节 5号AA碱性电池 |
电池寿命 | 锂电池一般在 21℃下连续使用 27 小时（背光开启时）；充电周期约为 500 次；电池寿命随温度而变化。 碱性电池一般在 21℃时间歇性使用 12 小时 |
防护等级 | IP65 和 NEMA 4 |
外部接口 | 附件插座：供内部电池和外接附件使用 Mini USB接口：传输数据及编程 |
内置模块 | 蓝牙模块、GPS模块 |
温度范围 | 操作温度：-20ºC to 50ºC 储存温度：-40ºC to 60ºC |
满足规范 | 符合欧洲标准 CE（指令 99/5/EC） EN 55011、EN 61000-4-2: A1 & A2、EN 61000-4-3、EN 61000-4-8: A1、ETSI EN 300 330-2、ETSI EN 301 489-1、ETSI EN 301 489-3 遵守 FCC 规则 Part15 CFR 47 Part 2、CFR 47 Part 15 |
界面信息显示 | 经典定位模式：峰值模式、峰值箭头模式、宽峰、谷值模式、双谷值模式、全方位峰值模式、全方位宽峰模式 精准定位模式：峰谷一体图形显示，信号质量和畸变的视觉评估 示踪探头模式：引导箭头直观快速指向探头位置，可测量深度 3D导向定位模式：全自动定位，包括平面距离、深度和定位不确定性 简一模式：全自动一线显示 信号强度：依据条形图显示和数值变化 左右定位指针：确定平面位置偏差比例 罗盘导向：360°全方位指示 自动识别：即插即用配件自动识别 自定义屏幕：根据不同的附件自动改变 路径定位时可同时深度和电流测量 增益dB显示，频率选择，电池状态，扬声器音量，蓝牙和GPS状态，产品配置菜单和子菜单 自定义开机画面 |
配置 | 声音方式：FM调频/AM调幅 语言界面：中文及其它多国 实时显示：深度/电流选项 背光：手动调节和全自动 模块：蓝牙和GPS 警告提醒：架空线、埋深过浅、过载、摆动过度 自动关闭：可配置为五分钟、十分钟自动关机或不自动关机 与发射机无线连接（需特殊定制） |
数据日志记录 | 5000 万个记录存储 每个位置存储的所有参数，包括深度、电流、模式、增益设置、频率、定位不确定性、经度、纬度和海拔高度 GPS坐标和日期时间 |
数据传输 | 提供VMMAP应用软件，云数据存储，可进行电缆测绘、GPS定位、GIS地理信息系统数据管理、地图查看功能等。数据可以保存为以下格式：xls、txt、fhp、kml |
工作频率 | 适用不同测试现场的57种频率： Power50、Power60、50Hz、60Hz、98Hz、CP100、CP120、128Hz、480Hz、491Hz、SIS 491Hz、512Hz、577Hz、640Hz、815Hz、920Hz、968Hz、982Hz、SIS 982Hz、1.02kHz、1.03kHz、1.09kHz、1.17kHz、1.45kHz、2.0kHz、8.01kHz、8.19kHz、8KFF、8.44kHz、SIS 8.44kHz、9.50kHz、9.80kHz、9.82kHz、SIS 9.82kHz、10.0kHz、12.0kHz、16.9kHz、22.5kHz、29.4kHz、CATV、32.8kHz、SIS 35kHz、38.0kHz、65.5kHz、78125Hz、78132Hz、80.4kHz、82.3kHz、82.5kHz、83.1kHz、89.0kHz、118kHz、131kHz、200kHz、Radio无线电模式、SD-USA、SD-EUR |
操作模式 | 经典定位模式（左右定位指针和罗盘导向） 精准定位模式 简一模式 3D导向模式 (平面距离和深度) 示踪探头模式 |
| 精度 | 定位精度： | ＜3m，实际位置的3% ＞3m，实际位置的5% |
|
| 深度测量精度： | 深度的3% |
|
| 电流测量精度： | ＜3m，实际电流的3% ＞3m，实际电流的5% |
|
| 深度范围： | 0-30m；取决于发射机的信号强度 |
|
| 以上基于单个未失真的信号源进行的性能评级 |
|
2、发射机技术参数
项目 | 参数 |
结构 | 高抗冲击ABS工程塑料外壳 |
重量 | 4.4kg(含可充电锂电池) |
尺寸 | 长宽高：332mm x 182mm x 185mm |
显示 | 60×32mm， LED背光液晶显示屏 |
电源 | 18V可充电锂电池 |
电池输入/输出 | 输入：DC12V 3A 输出：DC18V-93.6 Wh |
功率 | 输出功率10W |
电池寿命 | 一般在 21℃下连续使用 12 小时；充电周期约为 500 次；电池寿命随温度而变化。 |
防护等级 | IP65和NEMA 4 |
外部接口 | 3针连接插座（XLR） 1.6A/250V保险丝 Mini USB插座 电池充电器插座 |
温度范围 | 操作温度：-20ºC to 50ºC 储存温度：-40ºC to 60ºC |
满足规范 | 符合欧洲标准 CE（指令 99/5/EC） EN 55011、EN 61000-4-2: A1 & A2、EN 61000-4-3、EN 61000-4-8: A1、ETSI EN 300 330-2、ETSI EN 301 489-1、ETSI EN 301 489-3 遵守 FCC 规则 Part15 CFR 47 Part 2、CFR 47 Part 15 |
信息显示 | 电流、电压、电阻、输出信号频率、高压警告标志（超过30VAC）、蜂鸣器音量（三级和关闭）、电池电量图标、输出信号强度条形图、工作模式图标（感应、直接、夹钳）； 远程控制连接状态（需特殊定制） |
输出模式 | 感应模式、直连模式、夹钳模式 |
输出频率 | 适用不同测试现场的47种频率输出：FF Low、FF High、8K FF low、8K FF high、98Hz、128Hz、256Hz、263Hz、480Hz、491Hz、512Hz、577Hz、640Hz、815Hz、870Hz、982Hz、1.02kHz、1.17kHz、1.45kHz、1.52kHz、3.14kHz、4.1kHz、8.01kHz、8.19kHz、8.44kHz、9.5kHz、9.82kHz、29.4kHz、32.8kHz、38kHz、44kHz、65.5kHz、78.1kHz、80.4kHz、82.5kHz、83.1kHz、89kHz、131kHz、200kHz、SD-USA、SD-EUR、SIS491Hz、SIS982Hz、SIS8440、SIS9820、SIS35K、低中高混频MULTI |
最大输出电压 | 50V有效值 |
最大输出电流 | 1A有效值 |
输出保护 | 具备意外接入240V以下的交流电的瞬时保护功能 |
控制 | 使用按钮选择： 开/关、频率、输出等级、信息（电压和电阻）/设置（音量、频率和混频模式） |
3、夹钳技术参数（可选配置）
项目 | 参数 |
口径 | 125mm |
重量 | 0.80kg |
尺寸 | 270mm x 170mm x 40mm |
线长 | 4m |
满足规范 | CE/FCC |
频率范围 | 8.19 kHz 和 83.1 kHz 之间的任意频率 |
温度范围 | 操作温度：-20ºC to 50ºC 储存温度：-40ºC to 60ºC |
防护等级 | IP65 |
4、听诊器技术参数（可选配置）
项目 | 参数 |
描述 | 单通道听诊器 |
用途 | 多根电缆中识别出目标电缆 |
结构 | POM聚甲醛塑料 |
重量 | 0.125kg |
尺寸 | 39mm x 55m |
特点 | 人体工程学设计，接收机自动识别 |
频率 | 512Hz到32.8kHz |
接口 | 4针航空插头 |
满足规范 | CE/FCC |
频率范围 | 8.19 kHz 和 83.1 kHz 之间的任意频率 |
温度范围 | 操作温度：-20ºC to 50ºC 储存温度：-40ºC to 60ºC |
防护等级 | IP54 |
5、LCC技术参数（可选配置）
项目 | 参数 |
描述 | LCC带电直连附件 |
用途 | 带电直连定位输电电缆及低压电缆路径 |
结构 | PC聚碳酸酯塑料外壳 |
重量 | 0.7kg |
尺寸 | 长宽高：160mm x 80mm x 56mm |
供电选项 | 发射机提供电源，分离滤波器的输出线连接被测电缆（480V AC以下） |
满足规范 | 符合CE认证（200/108/EC号令）EN61326-1 EN61010-1 EN61010-2 符合FCC规则Part15: CATIII、UL94 HB |
频率范围 | 8.19 kHz 、32.768kHz和 SIS-8.44kHz |
温度范围 | 操作温度：-20ºC to 50ºC 储存温度：-40ºC to 60ºC |
6、A字架技术参数（可选配置）
项目 | 参数 |
描述 | 接地故障定位 |
用途 | 单芯电缆接地故障或者外护套故障定位 |
结构 | 碳纤维增强玻璃纤维结构 |
特点 | 重量轻，电缆路径和故障定位多模式并存 |
重量 | 1.61kg |
尺寸 | 长宽高：720mm x 640mm x 40mm |
满足规范 | CE/FCC |
操作模式和频率 | 3Hz/6Hz/8.192kHz SD故障查找 SD 故障查找（30Hz到1.2kHz） SIS 故障查找(491Hz, 982Hz, 8440Hz, 9820Hz) 8KFF (8Hz + 8192Hz) |
灵敏度 | 1Hz带宽1µV有效值测量 （相当于2m范围检测到2MΩ的故障） |
数据显示 | 测量单位dBµVrms：0-120，<1赫兹带宽> 故障点向前/向后方向箭头 |
供电 | 接收机提供电源 |
温度范围 | 操作温度：-20ºC to 50ºC 储存温度：-40ºC to 60ºC |
防护等级 | IP54和NEMA4 |
七、 标准配置
发射机、钢钎、直连线、发射机充电器；接收机、接收机充电器、6节5号AA碱性电池座、Mini USB数据线 。
八、 可选附件
1、125mm标准夹钳，适用于带电电缆路径定位；
2、听诊器，适用于电缆识别；
3、LCC带电直连测量附件，适用于输电/低压带电电缆路径定位；
4、A字架，适用于直接接地电缆故障定位。
