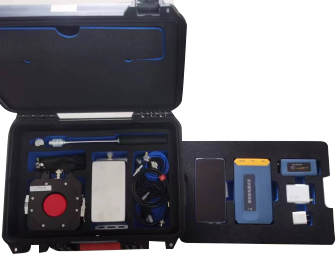

AMG PD-SMART-II 多功能无线局部放电测试仪（澳大利亚AMG）

一、测试项目

开关柜、电缆、变压器、GIS绝缘缺陷巡检

二、设备简介

AMG PD-SMART-II多功能无线局部放电测试仪,采用智能移动终端+集成化采集终端+传感 器的硬件架构,集成化采集终端内置暂态地电压(TEV)传感器和非接触式超声波(AA)传感器,  并与特高频(UHF)、接触式超声波(AE)、高频脉冲电流(HFCT)三种传感器通过信号线连  接,还可扩展接入超声柔性探头和超声聚波器,智能移动终端可针对现场应用需要进一步扩展实  现红外热成像检测,实现对电力设备的声光电联合带电检测。测试仪配备有AMG公司最新研发的  智能同步、边缘计算和基于深度学习的故障智能诊断等技术,实现对电气设备电气绝缘缺陷分析和  诊断性能的全面提升。测试仪支持大数据、云计算、物联网和移动互联等信息化技术,采用体验感良  好的APP应用,实现了电力设备状态带电检测仪器的集成化、移动化、智能化、信息化、精益化,  帮助电力用户实现更高效率、更高质量的电力巡检作业。

三、适用范围

AMG PD-SMART-II多功能无线局部放电测试仪为手持式设备,操作简单,使用方便,适用于  GIS、开关柜、变压器、电力电缆、发电机等绝大多数高压电气设备的局部放电带电、非侵入式检 测。

四、产品功能特点

1、集成了特高频(UHF)、接触式超声波(AE)、非接触式超声波(AA)、暂态地电压(TEV)、高频脉冲电流  (HFCT)、红外热成像等检测手段,充分发挥不同检测方法的技术优势,实现声、光、电信号的一体化综合检测。

2 、可搭配聚波型超声探头、柔性超声波探头、波导杆等进行局部放检测,满足不同现场应用场景的使用要求。

3 、软件采用基于深度学习的缺陷智能诊断算法,可准确、自动识别局部放电缺陷类型。

4  、丰富的二维及三维检测图谱显示功能,包括PRPS图谱、PRPD图谱、相位脉冲统计图、脉冲检测图谱、  飞行图谱、波形图谱等。

5、具备不同颜色指示不同严重程度的功能,且警戒阈值可调。

6 、多种同步方式,包括内同步、光同步、电源同步等。

7 、 超声信号可转换成人耳可监听和辨识的声音信号,并可录音用于进一步分析。

8、检测数据可保存、可查看、可定制化实现数据通讯,数据文件格式满足电网相关标准要求且可定制。

9 、采用Android操作系统,APP界面友好,操作简单,使用方便。

10 、配备有后台软件,用于对检测数据进行统一管理,分析和应用,并可生成定制化的用户检测报告。

11、可定制巡检任务,规范化巡检作业,实现带电检测作业的有效管控。

12、集成化采集终端内置可充电电池,电池充满电后连续工作时间大于8小时。

13 、集成化采集终端体积小,重量轻,便于现场移动测试。

五、主要技术参数

5.1主机

1、类型:智能手机或平板

2 、通讯:wifi/蓝牙、USB、4G/5G、NFT/RFID(外接)

3、主机重量:≤300g  运行内存:≥8G

4、存储空间:内置≥128G

5、亮度调节:支持亮度调节,高亮

6 、充电时间:≤3小时

7 、连续工作时间:≥6小时

5.2集成化采集终端

1 、尺寸:≤167*96*30mm

2、重量:≤450g

3、供电方式:内置电池

4、数据传输方式:蓝牙、WIFI

5、与主机信号传输距离:≥50m(无遮挡)

6、充电时间:≤4小时

7 电源接口:Type-C接口

8、连续工作时间:≥8小时

9、信号输入通道:特高频(UHF)x1、接触式超声波(AE)x1、内置空气式超声波(AA)x1、内置  暂态地电压(TEV)x1、高频电流(HFCT)x1

10、扩展通道:支持外置柔性探头和聚波器接入

11、工作温度:-20℃~60℃

12 、工作湿度:≤95%,无凝露

13、 防护等级:IP54

5.3 UHF测量参数

1、 检测频带:300MHz~1500MHz

2、滤波器:内置程控滤波,可选全频段300~1500MHz,低频段700MHz-1300MHz,高频段

3、1000MHz~  1200MHz三种滤波频段

4 、 信号采样率:≥100MSPS

5、OUHF等效高度:≥15mm

6、灵敏度:-80dBm~-10dBm

7、动态范围:≥60dBm

8、分辨率:0.1dBm

4.4 AE测量参数

1、 检测频带:20kHz~300kHz

2、 内置滤波:20kHz、30kHz、50kHz、100kHz,上限频率50kHz、100kHz、200kHz、300kHz

3、放大增益:20dB/40dB/60dB

4、动态范围:≥60dB

5、分辨率:0.001mV  03

6、耳机监听:支持耳机监听

7、音量调节:支持音量调节

8、录音:声音可以保存并回放,保存格式为通用格式

4.5 AA测量参数

1、 传感器类型:非接触式(内置式)  检测频带:40kHz±1kHz

2、 动态范围:-10dBuV~70dBuV

3、放大增益:40dB/60dB/ 80dB/ 100dB  0分辨率:0.1dB

4、 耳机监听:支持耳机监听

5、 音量调节:支持音量调节

6 、录音:声音可以保存并回放,保存格式为通用格式

 5.6 TEV测量参数

1、传感器类型:电容耦合式(内置式)

2、 频率范围:3MHz~100MHz

3、检测动态范围:0~70dBmV

4、放大增益:10dB/20dB

5、分辨率:0.1dB

5.7 HFCT测量参数

1、带宽:300kHz-50MHz

2、频段选择:内置程控滤波,可选全频带300kHz-50MHz,低频段300KHz-10MHz

3、放大增益:0dB/10dB/20dB/40dB

4、传输阻抗:≥16mV/mA

5、 检测动态范围:0~5V

6、分辨率:0.1mV

7、模拟输出:具备模拟输出接口

8 、频谱分析:具备频点FFT分析

9、定位:具备TDR时域发射定位功能
