AEG-3700

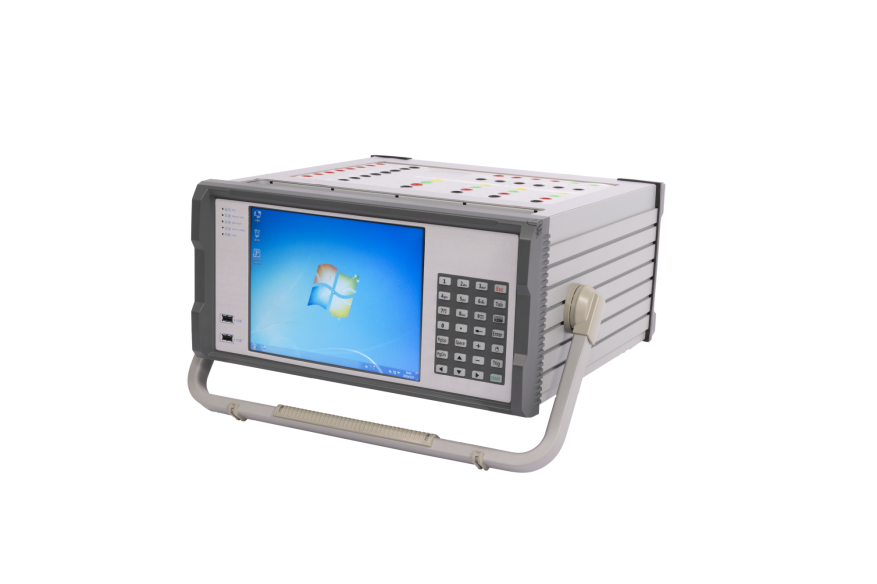

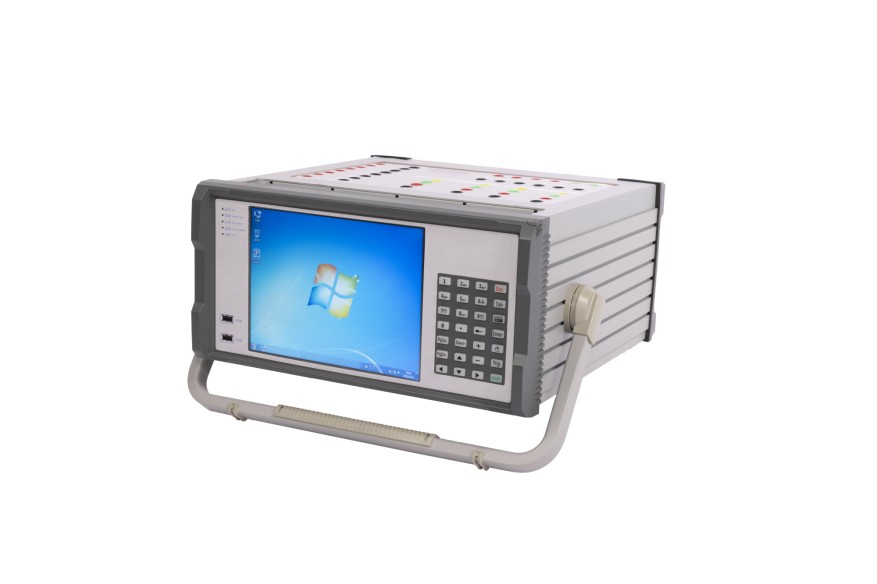

数模一体继电保护测试仪

1.1.产品简介

数模一体继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用计算机技术实现的继电保护试验装置。

产品配备高性能功率放大器并基于  PowerPC+X86 平台，采用模块化设计，具有功能大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

1.2.产品技术特点

1)智能测试模块支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

2)自动测试具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

3)数字量/模拟量输出可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；

4)模拟量及数字量同时输出支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发；

5)多种扫描模式支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

6)安全及报警具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；

7)虚端子图形化显示支持虚端子图形化显示功能，数据流向清晰明了；

8)报文同时收发支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。GOOSE 信号可独立收发，也可与IEC61850-9-2 共一个光以太网接口收发；

9)FT3/扩展 FT3支持 FT3、FT3 扩展及 DL/T 282 报文输出，并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及5M/10M/20M 曼切斯特编码；

10)异常测试具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

11)故障回放支持故障仿真和 COMTRADE 格式数据回放功能；

12)MMS 服务具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；

13)对时与授时具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号；

14)硬接点开入及开出开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；

15)报文接收及分析具备报文接收及分析功能，可将接收到的报文用 ZHNPA 打开进行分析或导出

16)单纤模式光口支持单纤发送、单纤接收，支持光功率测试；

17)模拟量小信号配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压；

18)触摸操作配备 10.4 寸高分辨率显示屏，支持触摸操作；

19)无线连接提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用；
