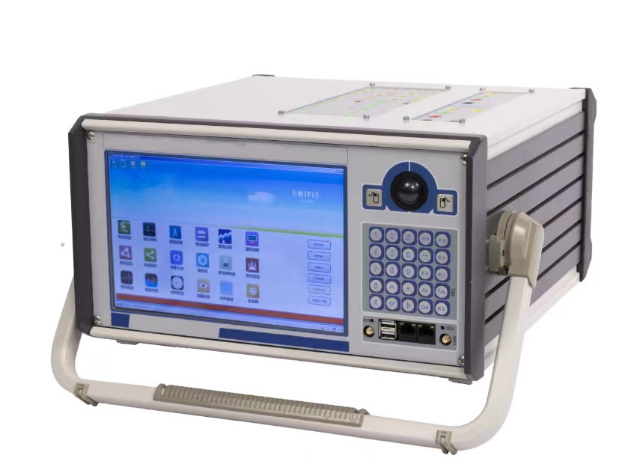

AEG-2600

微机继电保护测试仪

1.产品优势

1. 电压电流输出灵活组合:功放采用模块化结构，单机从输出4相电压3相电流到输出九相电压九相电流自由组合，既可兼容传统的各种试验方式，也可方便地进行三卷变压器差动试验和备自投试验。

2. 一体化设计：一体化设计，内置工控机，嵌入式工控机，10.4寸真彩液晶显示，不必外接PC。

3. 新型高保真线性功放：输出采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证输出全程都波形平滑精度优良。

4. 高性能主机：  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

5. 接口方便：USB接口、网口、GPS，均集中在装置面板。

（1）USB接口：外接鼠标、键盘U盘拷贝文件。

（2）网口，采用两个RJ45网口，连PC操作直接普通网线。

（3）GPS接口：内置GPS模块，GPS对时只需接GPS天线。

6. 内置WIFI：内置WIFI模块，可直接无线与PC通讯。

7. 软件功能大：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，保存报告等。9相电流可方便进行三相差动保护测试，12相输出可用于厂用电快切、备自投测试。

2.主要技术参数

AEG系列继电保护测试仪具备多种常规型号，也可根据客户需求定制，各型号的技术参数除了电压电流输出相数不同，其他都相同。

1.交流电流输出

相电流输出时每相输出（有效值）       0～30A    输出精度   0.1级

相电流长时间允许工作值（有效值）    10A

相电流最大输出功率        450VA

频率范围（基波）        0～2000Hz

谐波次数       1～40 次

2.直流电流输出

电流输出   0～±10A / 每相             输出精度   0.2级

最大输出负载电压        20V

—  交流电压输出

相电压输出（有效值）       0～120V    输出精度   0.1级

线电压输出（有效值）       0～240V

相电压 / 线电压输出功       80VA / 100VA

频率范围（基波）        0～2000Hz

谐波次数          1～40次

3.直流电压输出

相电压输出幅值         0～±160V    输出精度   0.2级

线电压输出幅值         0～±320V

相电压/ 线电压输出功率       70VA / 140VA

4.开关量

10对开关量输入

空接点      “0”：≤10kΩ； “1”：≥20 kΩ

电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出

遮断容量       DC：250 V／0.3 A；AC：250 V／0.5 A

         开出响应时间   常规开出：≤1ms，快速开出：≤0.01ms

5.时间测量范围

0.1ms ～ 9999s ，     测量精度 ≤0.1ms

6.体积重量

364mm×200mm×402mm ，19.8kg
