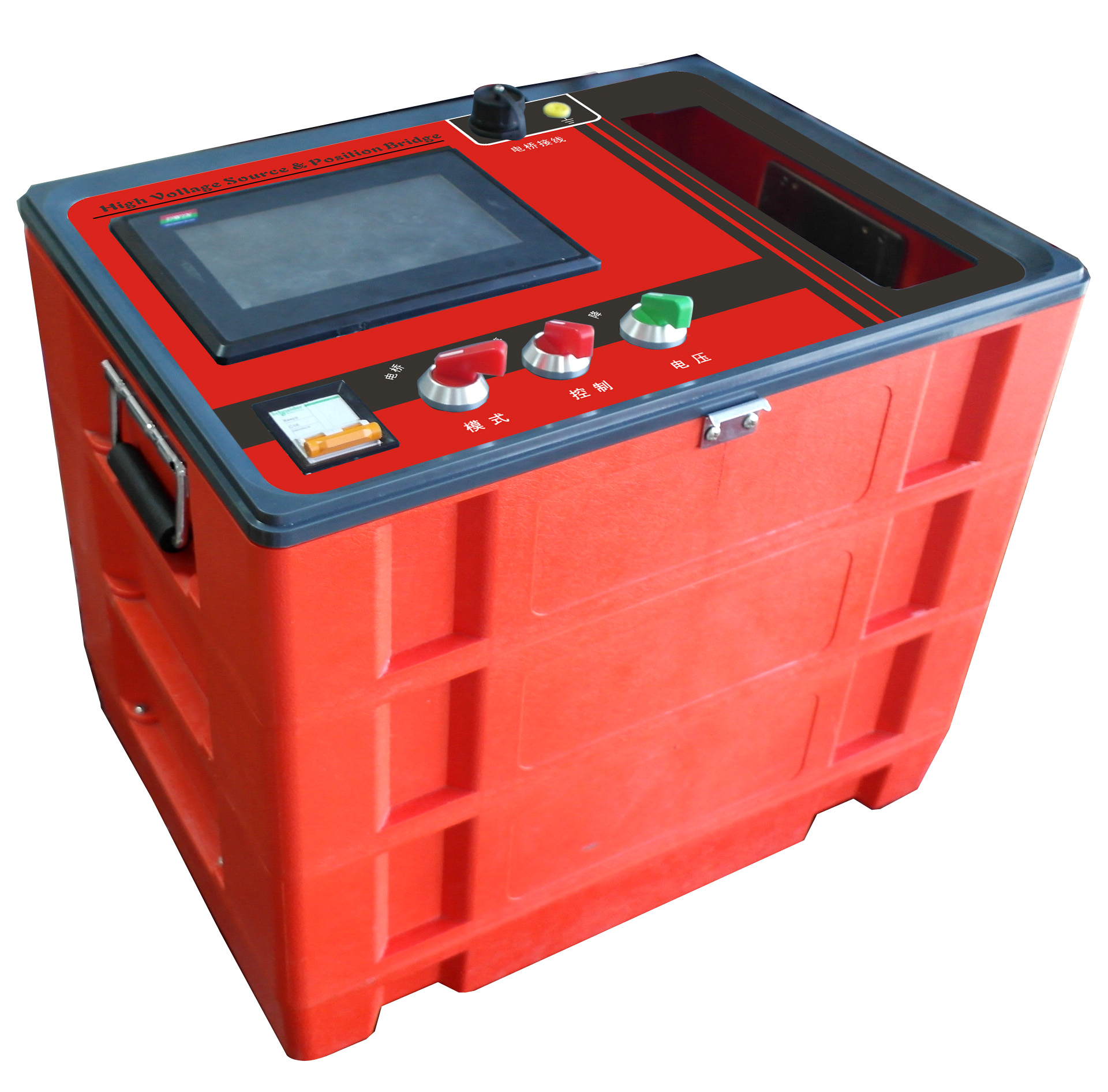

AEG-F80 数控型电缆故障定位智能电桥

产品介绍

AEG-F80数控型电缆故障定位智能电桥主要用于高低压电缆绝缘不良及高阻泄漏性故障点的烧穿及故障距离初步判断，使用烧穿功能使其高阻故障点的绝缘阻值大幅度降低，变成低阻故障后，再使用电桥功能对电缆故障位置进行初步测试定位，也可使用其他测试仪精确定位故障位置。AEG-F80数控型电缆故障定位智能电桥符合《中华人民共和国电力行业标准》和《高压试验装置通用技术条件》要求。数控烧穿电桥一体机采用单片机控制、大屏彩色液晶显示；自动化程度高，保护功能完善，实时显示烧穿电压、烧穿电流的变化曲线图，电桥采用一键式自动测试，直接显示测试结果。测试简单方便并以中文提示仪器的工作状态。输出电压高、功率大、结构紧凑、携带方便。并且能在电缆故障测试及试验方面提供了大功率的直流高压源。

1.  功能特点

⑴ 用于高压及低压电缆绝缘不良和高阻泄漏性故障点的烧穿，使其绝缘阻值大幅度降低，并达到电桥初步定位故障测试要求。

⑵ 本机采用高压电力电子技术，烧穿电流大幅上升，可在短时间内烧穿电缆绝缘不良点及高阻泄漏点故障，并且实现了烧穿短路后自动停机。

⑶ 本机内部采用 数字检测和控制技术，实时采集、显示高压值和电流值；实现了最高电压、最大电流、极限功率三重限定，并具备高温自动报警等多项安全保护功能。

⑷ 本机实现全自动电桥测试，无需人工干预，一键自动测试，直接显示结果，结束后可自动关断输出。

(5)本机采用大屏彩色液晶作为信息终端，可清晰美观显示烧穿过程中电压、电流的实时变化曲线，真实反映整个烧穿过程；以中文提示实现人机对话，真实反映烧穿器的当前工作状态。

2.3 技术参数

数控型电缆故障定位智能电桥技术参数 ：

供电电源： 220V AC±10%，50Hz

输入功率： 1000W

短路电流：  600mA

外型尺寸：  450mm×315mm×460mm

重量 ：  31Kg

烧穿功能

输出电压：  0～60kV 连续可调

显示误差： ＜±3%

电桥功能

输出电压：  0～4kV

定位精度：  ±（0.2%·L+1）m（0.2Ω以上）
